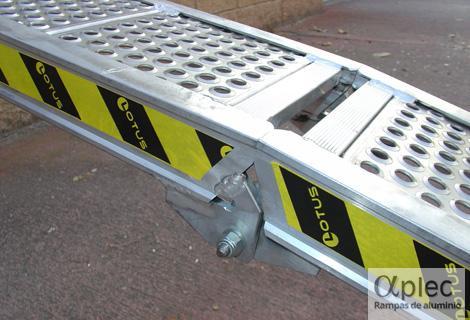

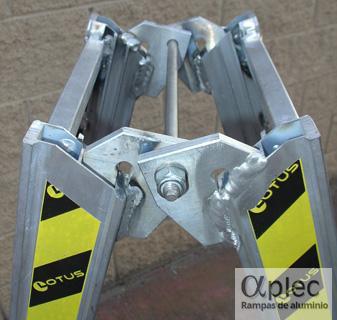

Rampas plegables
Longitud 2.000 mm - Altura de carga máxima 600 mm

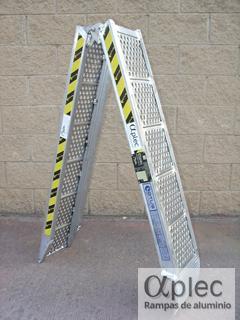

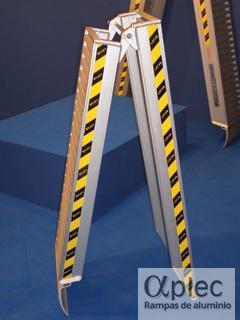

Rampas plegables sin bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 2.000 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 600 mm.
Modelos estándar con capacidades de carga de hasta 1.000 kg.
La superficie del carril de la rampa es antideslizante y suele ser ranurada de rejilla transversal o perforada y dentada. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.

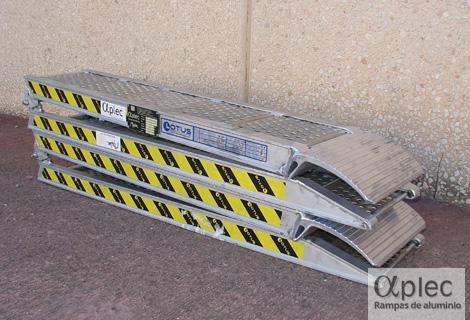

Si es necesario, se pueden unir las rampas para formar una gran rampa única
Descargar en PDF| Modelo | Longitud rampa L (mm) (*) |
Superf. carril rampa (****) |
Capacidad carga pareja rampas (kg) (**) | Altura carga Hc (mm) (***) |
Dimensiones rampa | Peso rampa (kg) |
|||||||||
| Distancia entre ejes máquina I (mm) | Carrito vehículo |
Anchura exterior We (mm) |
Anchura interior Wi (mm) |
Altura borde Hb (mm) |
Altura total H (mm) |
||||||||||
| l=500 | l=750 | l=1000 | l=1250 | l=1500 | l=2000 | 2 ruedas | |||||||||
| RCS 50/20P | 2.000 | (2) | 1.000 | 1.000 | 1.000 | - | - | - | 1.000 | 600 | 200 | - | - | 65 | 7 |
| RCS 50/20LP | 2.000 | (2) | 1.000 | 1.000 | 1.000 | - | - | - | 1.000 | 600 | 250 | - | - | 65 | 8 |
| RCS 50/20MP | 2.000 | (3) | 1.000 | 1.000 | 1.000 | - | - | - | 1.000 | 600 | 200 | - | - | 65 | 9 |
| RCS 50/20ZP | 2.000 | (3) | 1.000 | 1.000 | 1.000 | - | - | - | 1.000 | 600 | 250 | - | - | 65 | 10 |
(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.

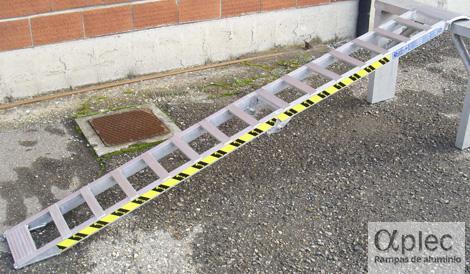

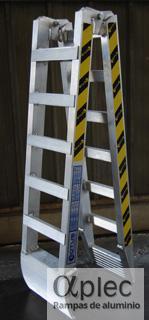

(2) Superficie antideslizante ranurada de rejilla transversal.

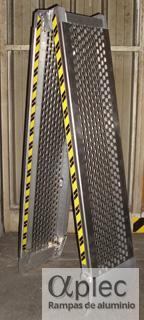

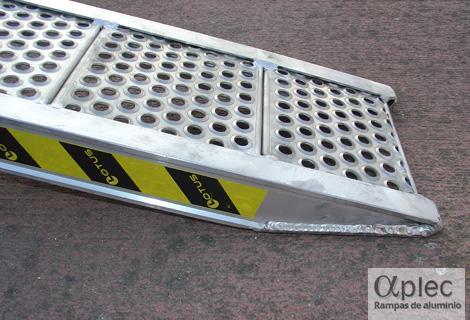

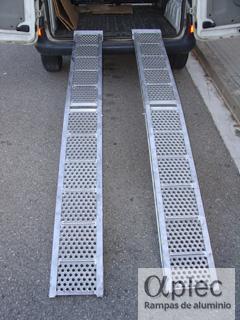

(3) Superficie antideslizante perforada y dentada.
(4) Superficie antideslizante ranurada en sentido transversal perforada.
(5) Superficie antideslizante ranurada en sentido transversal.
(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.
- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.
- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
