Plataformas con bordes

Longitud 3.500 mm - Altura de carga máxima 1.050 mm

Plataformas con bordes para Miniexcavadoras, minicargadoras, excavadoras, retrocargadoras, cargadoras, rodillos compactadores, barredoras, fresadoras, extendedoras de asfalto, máquinas pintabandas, etcPlataformas con bordes para Máquinas telescópicas, plataformas aéreas, carretillas elevadoras, dumpers de obra, compresores, hormigoneras, grupos electrógenos, tránsito peatonal, etc.Plataformas con bordes para Tractores, motocultivadores, cosechadoras, empacadoras, esparcidoras de estiércol, carros de recogida de fruta, etc.Plataformas con bordes para Cortadoras de césped, minitractores, desbrozadoras, minidumpers, etc.Plataformas con bordes para Automóviles, furgonetas, camiones, etc.Plataformas con bordes para Carretillas elevadoras, carros con dos-cuatro ruedas, transpaletas, etc.Plataformas con bordes para Fregadoras, barredoras, aspiradoras para suelos, etc.Plataformas con bordes para Motocicletas, quads, karts, etc.Plataformas con bordes para Equipos móviles de iluminación, imagen y sonido, etc.

  • Longitud 3.500 mm - Altura de carga máxima 1.050 mm
  • Longitud 3.500 mm - Altura de carga máxima 1.050 mm
  • Longitud 3.500 mm - Altura de carga máxima 1.050 mm
  • Longitud 3.500 mm - Altura de carga máxima 1.050 mm
  • Longitud 3.500 mm - Altura de carga máxima 1.050 mm
  • Longitud 3.500 mm - Altura de carga máxima 1.050 mm

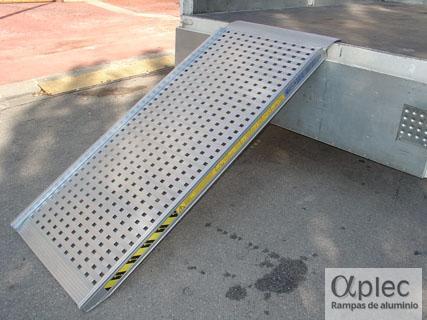

Plataformas fijas con bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 3.500 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 1.050 mm.

Modelos estándar con capacidades de carga de hasta 1.150 kg.

La superficie del carril de la plataforma es antideslizante y suele ser ranurada en sentido transversal o ranurada en sentido transversal perforada.

En la parte del acceso desde el suelo a la plataforma, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la plataforma. Ideales, para la carga y descarga de aparatos y vehículos o máquinas ligeras, mediante una rampa única. Imprescindibles cuando dichos aparatos y vehículos o máquinas dispongan de ruedas cruzadas, por ejemplo de tres ruedas (una rueda a la derecha y otra a la izquierda en el eje delantero y una única rueda en medio en el eje trasero). Los bordes de la plataforma ayudan a retener el aparato y vehículo o máquina, en el caso que se deslice laterálmente, debido a una maniobra errónea o por una pérdida de adherencia. También los bordes facilitan, a modo de guía, el desplazamiento del aparato y vehículo o máquina sobre la misma.

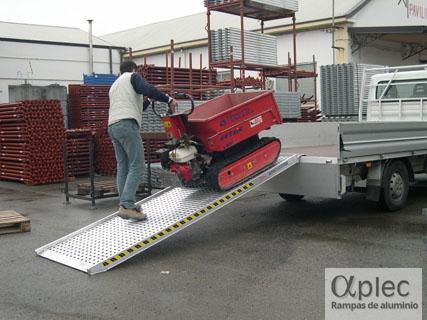

Cuando se utilizan para vehículos o máquinas de orugas de acero, se recomienda montar sobre la plataforma, unas tiras de protección de goma antidesgaste, que se atornillan para facilitar su sustitución.

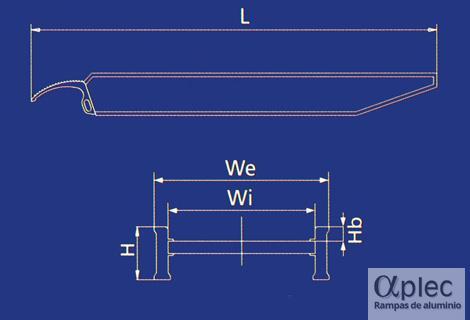

Modelo Longitud
plataforma
L (mm)
(*)		 Superficie
carril
plataforma
(****)		 Capacidad carga plataforma (kg) (**) Altura
carga
Hc (mm)
(***)		 Dimensiones plataforma Peso
(kg)
Transpaleta Carrito - vehículo
2 ruedas		 Anchura
exterior
We (mm)		 Anchura
interior
Wi (mm)		 Altura
borde
Hb (mm)		 Altura
total
H (mm)
RCF 95/35 3.500 (4) (5) 750 400 1.050 600 554 29 95 36
RCF 95/35L 3.500 (4) (5) 750 400 1.050 1.000 954 29 95 55
RCF 108/35 3.500 (4) (5) 1.150 800 1.050 600 538 29 108 40
RCF 108/35L 3.500 (4) (5) 1.150 800 1.050 1.000 938 29 108 58

(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.
(2) Superficie antideslizante ranurada de rejilla transversal.
(3) Superficie antideslizante perforada y dentada.

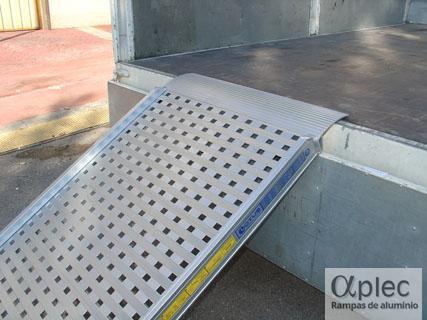

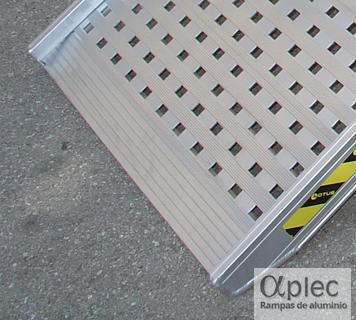

(4) Superficie antideslizante ranurada en sentido transversal perforada.

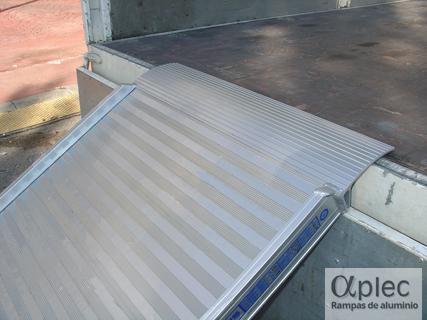

(5) Superficie antideslizante ranurada en sentido transversal.

(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.

- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.
- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
