Plataformas sin bordes
Longitud 3.000 mm - Altura de carga máxima 900 mm
Plataformas fijas sin bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 3.000 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 900 mm.
Modelos estándar con capacidades de carga de hasta 1.300 kg.

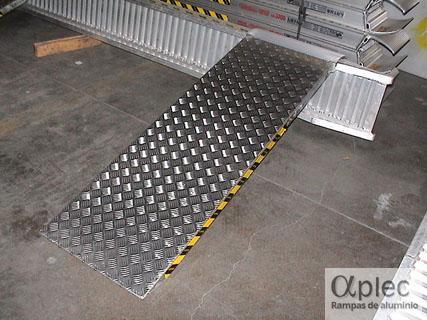

La superficie del carril de la plataforma es antideslizante y suele ser ranurada en sentido transversal o ranurada en sentido transversal perforada.

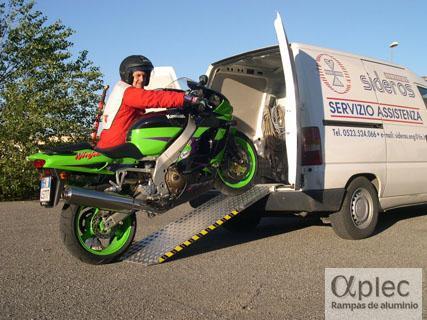

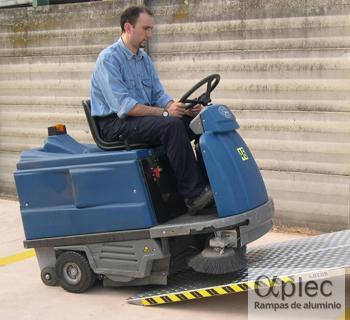

En la parte del acceso desde el suelo a la plataforma, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la plataforma. Ideales, para la carga y descarga de aparatos y vehículos o máquinas ligeras, mediante una rampa única. Imprescindibles cuando dichos aparatos y vehículos o máquinas dispongan de ruedas cruzadas, por ejemplo de tres ruedas (una rueda a la derecha y otra a la izquierda en el eje delantero y una única rueda en medio en el eje trasero).
Cuando se utilizan para vehículos o máquinas de orugas de acero, se recomienda montar sobre la plataforma, unas tiras de protección de goma antidesgaste, que se atornillan para facilitar su sustitución.
Descargar en PDF| Modelo | Longitud plataforma L (mm) (*) |
Superficie carril plataforma (****) |
Capacidad carga plataforma (kg) (**) | Altura carga Hc (mm) (***) |
Dimensiones plataforma | Peso (kg) |
||||
| Transpaleta | Carrito - vehículo 2 ruedas |
Anchura exterior We (mm) |
Anchura interior Wi (mm) |
Altura borde Hb (mm) |
Altura total H (mm) |
|||||
| RCFS 95/30 | 3.000 | (4) (5) | 850 | 400 | 900 | 600 | - | - | 95 | 31 |
| RCFS 95/30L | 3.000 | (4) (5) | 850 | 400 | 900 | 1.000 | - | - | 95 | 48 |
| RCFS 108/30 | 3.000 | (4) (5) | 1.300 | 800 | 900 | 600 | - | - | 108 | 35 |
| RCFS 108/30L | 3.000 | (4) (5) | 1.300 | 800 | 900 | 1.000 | - | - | 108 | 51 |
(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.
(2) Superficie antideslizante ranurada de rejilla transversal.
(3) Superficie antideslizante perforada y dentada.

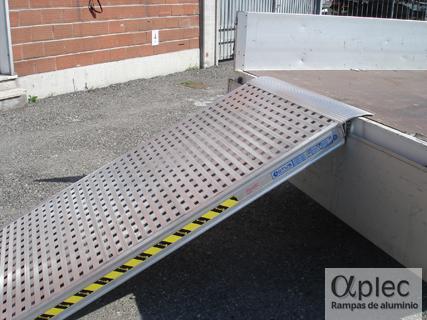

(4) Superficie antideslizante ranurada en sentido transversal perforada.
(5) Superficie antideslizante ranurada en sentido transversal.
(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.
- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.

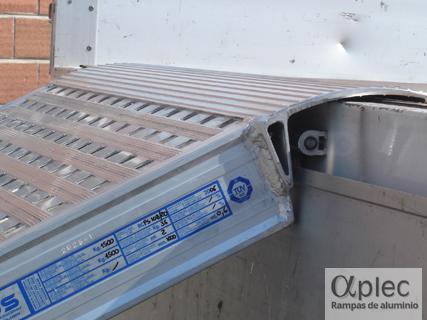

- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
