Rampas con bordes
Longitud 4.000 mm - Altura de carga máxima 1.200 mm

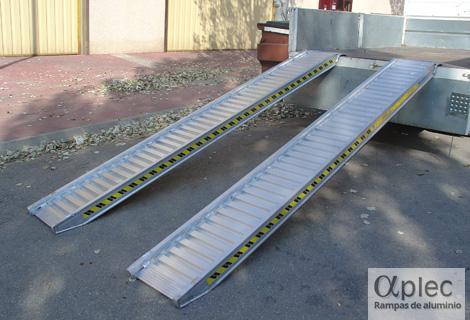

Rampas fijas con bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 4.000 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 1.200 mm.

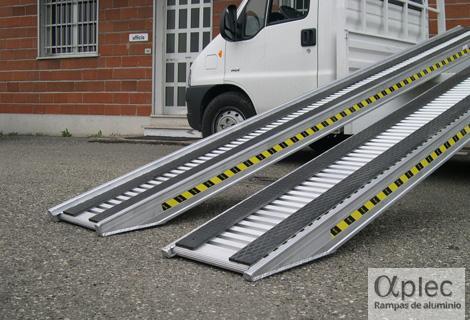

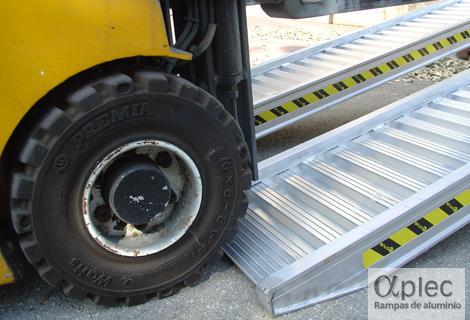

Modelos estándar con capacidades de carga de hasta 16.000 kg. La superficie del carril de la rampa es antideslizante y ranurada rectangular ondulada en sentido transversal.

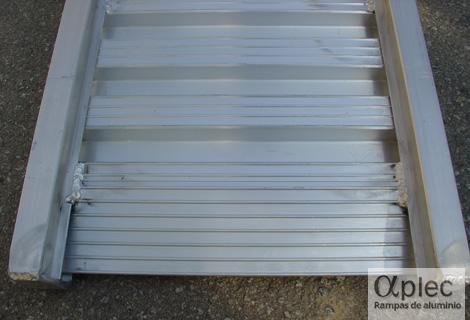

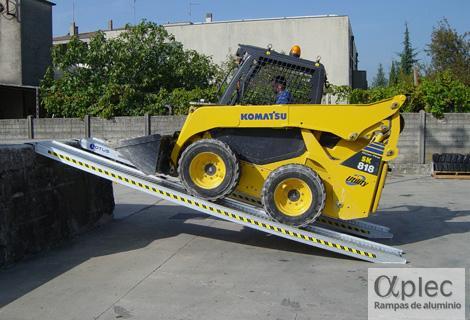

En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa. Los bordes de las rampas ayudan a retener el vehículo o máquina entre las rampas, en el caso de que se deslice laterálmente, debido a una maniobra errónea o por una pérdida de adherencia.

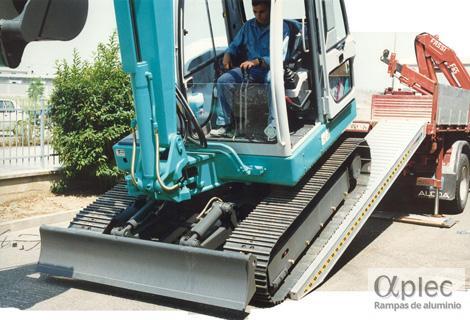

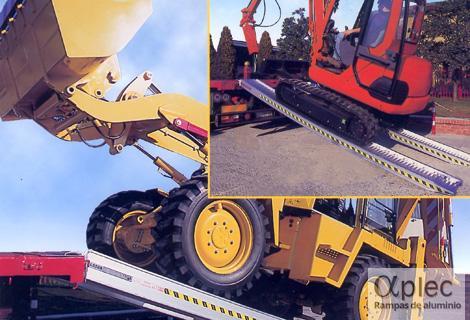

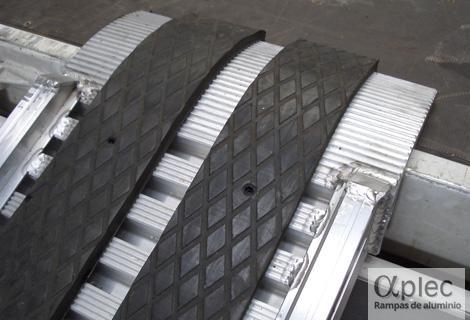

También los bordes facilitan, a modo de guía, el desplazamiento del vehículo o máquina sobre las mismas. Cuando se utilizan para vehículos o máquinas de orugas de acero, se recomienda montar sobre las rampas, unas tiras de protección de goma antidesgaste, que se atornillan para facilitar su sustitución.
Descargar en PDF| Modelo | Longitud rampa L (mm) (*) |
Superf. carril rampa (****) |
Capacidad carga pareja rampas (kg) (**) | Altura carga Hc (mm) (***) |

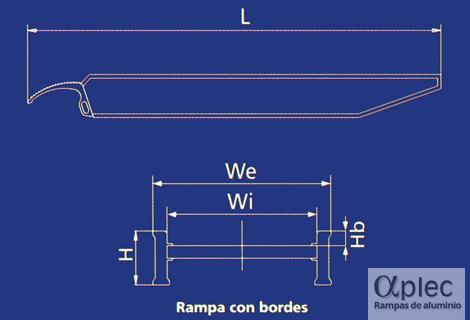

Dimensiones rampa | Peso rampa (kg) |
|||||||||
| Distancia entre ejes máquina I (mm) | Carrito vehículo |
Anchura exterior We (mm) |
Anchura interior Wi (mm) |
Altura borde Hb (mm) |
Altura total H (mm) |
||||||||||
| l=500 | l=750 | l=1000 | l=1250 | l=1500 | l=2000 | 2 ruedas | |||||||||
| RC 95/40 | 4.000 | (1) | - | - | 1.340 | - | 1.550 | 1.750 | - | 1.200 | 346 | 300 | 29 | 95 | 25 |
| RC 108/40 | 4.000 | (1) | - | - | 1.950 | - | 2.300 | 2.650 | - | 1.200 | 382 | 320 | 29 | 108 | 30 |
| RC 122/40 | 4.000 | (1) | - | - | 2.800 | - | 3.200 | 3.800 | - | 1.200 | 412 | 350 | 29 | 122 | 37 |
| RC 140/40 | 4.000 | (1) | - | - | 3.970 | - | 4.600 | 5.400 | - | 1.200 | 410 | 350 | 30 | 140 | 42 |
| RC 140/40L | 4.000 | (1) | - | - | 3.970 | - | 4.600 | 5.400 | - | 1.200 | 460 | 400 | 30 | 140 | 44 |
| RC 155/40 | 4.000 | (1) | - | - | 5.600 | - | 6.670 | 7.730 | - | 1.200 | 466 | 400 | 30 | 155 | 63 |
| RC 155/40L | 4.000 | (1) | - | - | 5.600 | - | 6.670 | 7.730 | - | 1.200 | 516 | 450 | 30 | 155 | 67 |
| RC 175/40 | 4.000 | (1) | - | - | 8.400 | - | 9.800 | 11.400 | - | 1.200 | 540 | 450 | 31 | 175 | 78 |
| RC 175/40L | 4.000 | (1) | - | - | 8.400 | - | 9.800 | 11.400 | - | 1.200 | 590 | 500 | 31 | 175 | 85 |
| RC 200/40 | 4.000 | (1) | - | - | 11.000 | - | 13.000 | 15.800 | - | 1.200 | 620 | 500 | 40 | 200 | 108 |
| RC 200/40L | 4.000 | (1) | - | - | 11.000 | - | 13.000 | 15.800 | - | 1.200 | 670 | 550 | 40 | 200 | 112 |
(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.
(2) Superficie antideslizante ranurada de rejilla transversal.
(3) Superficie antideslizante perforada y dentada.
(4) Superficie antideslizante ranurada en sentido transversal perforada.
(5) Superficie antideslizante ranurada en sentido transversal.
(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.
- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.

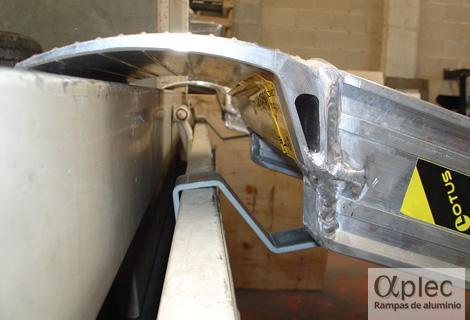

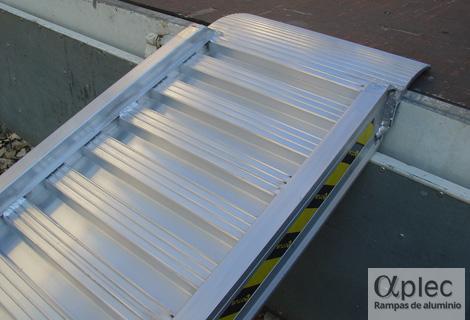

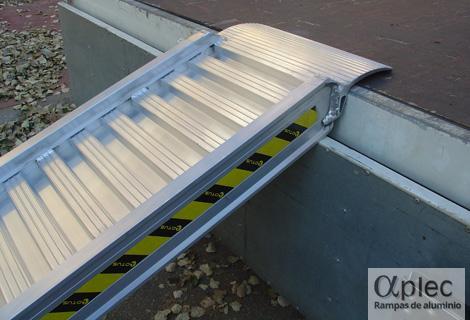

- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
